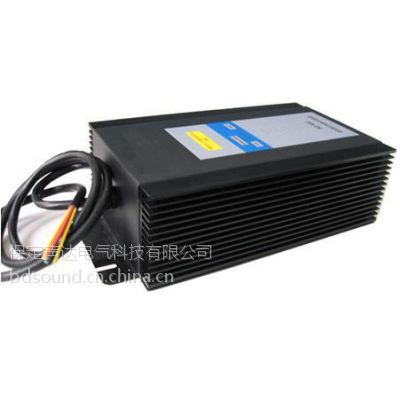

SDV变频电机保护装置产品功能

SDV变频电机保护装置产品功能：SDV变频电机保护装置的功能就是将变频器输出电缆的电机端产生的尖峰电压吸收掉，使其峰值不超过750V，避免电机的绕组受到尖峰电压的损伤。SDV将本来会流过电机轴承的电流分流，使电机轴承免受轴承电流的损伤，达到延长轴承寿命的目的。 SDV变频电机保护装置是创新性电机保护产品。SDV并联安装在电机的电源输入端，能够有效吸收变频器在电机上产生的尖峰电压和轴承电流，使电机与变频器完美匹配。 与传统的du/dt滤波器或正弦波滤波器相比，SDV优点有： 1)与电动机并联安装，简便易行，不用外接电源； 2)没有电压降，不降低力矩，也不影响变频器对电机的控制； 3)体积小、重量轻，性价比高，特别是对于大功率电机，优势更加明显； 4)选用方便，与电机的转速和载波频率无关，不用与特定功率的电机配型； 5)智能控制，根据载波频率和电缆长度，自动调节吸收功率，确保效果； 6)面板显示信息丰富，可随时了解吸收器的工作状态； 7)内置保险，故障时自动从系统中脱出，同时，面板上显示故障状态； 8)全密封设计，适应恶劣的工业现场环境。

手持式绝缘状态综合检测仪简介和工作原理

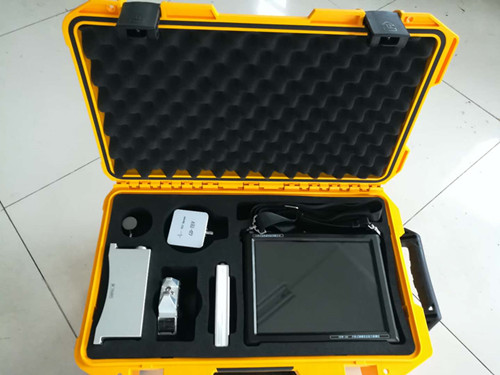

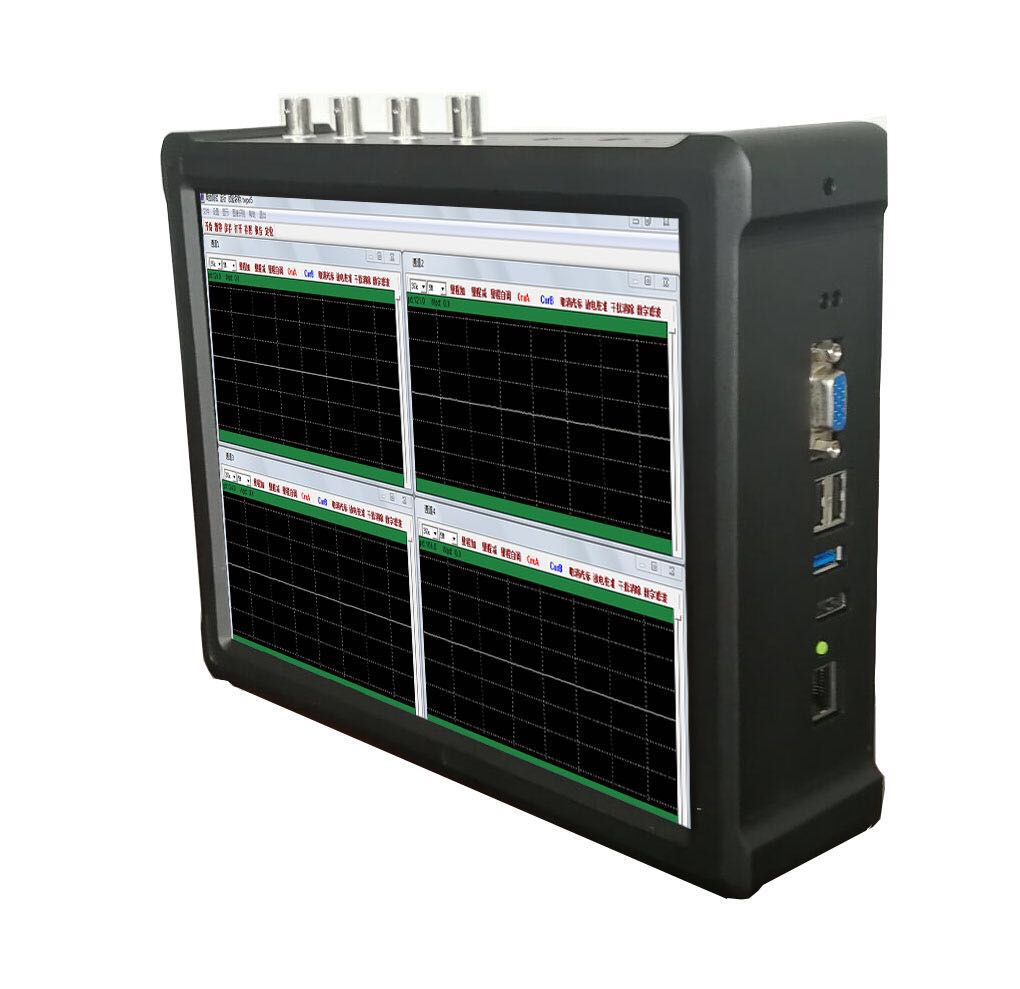

手持式绝缘状态综合检测仪简介一、概述局部放电是电气设备老化过程中出现的必然现象。通过局部放电的测量以及局部放电特征量的分析与处理，可以确定电气设备内部是否存在严重的绝缘隐患，确定绝缘损坏的类型，范围以及严重程度，从而有利于绝缘系统的设计、安装的改进以及更换老化的绝缘系统来防止事故的发生。 我公司生产的SDPW-1111手持式绝缘状态综合检测仪由电磁波传感单元、检波接收机、声发射AE传感器和放大器、信号采集单元、CPU处理和OS、应用分析软件等构成。该型号集成了业界所有检测手段，可以说是局放检测行业检测功能和技术手段最全的检测仪器。按被测对象来分可以检测：变压器、电抗器、开关柜、电缆、GIS、互感器、套管、发电机等各种高压设备，在不停电的状态下进行状态诊断和放电故障的检测。 轻巧手持式，防撞，防摔。全金属外壳，防止电磁辐射和通讯干扰，测试精度高，测量结果稳定。 二、原理介绍 按检测方法来分具备：高频法、超高频法、超声法、脉冲电流法、TEV法、等多种方法。可以根据被测对象和现场需求灵活选择检测方式。 搭配高速率的采集卡，可轻松连续处理上GHz的采样数据，可轻松实现4通道1GHz/每通道的高速采样，能够快速实时实现数字滤波技术，使频域处理更实时、更精准，从而使超强能力的现场干扰处理技术成为可能。输入模拟带宽可达百兆赫兹，可直接覆盖百兆带宽的暂态地电波信号的检测频率。 同时还提供了放电脉冲的频谱特征，为识别放电类型提供了有效的依据；还能够在多频段内分别分析同一个放电信号，可以有效去除干扰，还能够实现同一信号在多频段内分析的对比图谱，将干扰信号与放电信号最直观的图谱上有效分离显示，即使是没有经验的用户也能够轻易分辨出干扰信号和放电信号。对于各类局部放电的频率覆盖更宽、信号失真更小。为放电信号的统计分析、放电类型识别提供更可靠的依据。 可以在高压电缆带电巡检发现异常时，可直接对电缆的放电位置实施定位，不但能够及时发现和检测出电缆内部绝缘状态的变化，还能通过定位功能判断放电点的方位。定位精度小于0.3m。 三、主要功能特点 1) 多通道数字式局部放电测量，同步采样、处理、显示。 2) 无线同步，并具有零标指示及相位分辨功能。 3) 自由选择椭圆、直线、正弦显示方式。 4) 单个放电脉冲波形分析、确定放电性质。 5) 自动定时保存试验数据和波形。 6) 手动随时保存试验数据和波形。 7) 可重新显示、分析过去已保存的试验记录。 8) 量程：各通道单独调节，波形显示可随时平滑调节且不影响测量结果。 9) 可对特殊或随机波形进行单次捕捉抓取并进行详细分析。 10) 任意相位开窗，单窗、双窗任选，360度内自由开窗。 11) 统计分析局部放电信号的幅值、相位、放电频次等基本特征参数。 12) 局部放电信号的基本参数的趋势图。 13) 局放信号的PRPD二维图谱显示（Q-Φ图，N-Φ图，Q-N图，三相幅值相关图，指纹图）。 14) 局放信号的PRPS三维图谱显示（N-Q-Φ图，Q-Φ-T图）。 15) 随时可将所有采集到的数据及用户操作结果自动记录到硬盘，录波后可根据需要进行回放以再现当时局放试验放电波形和放电变化等情况。 16) 回放数据可以统计分析，实时再现各种图谱。  四、主要技术指标 （一）适用范围 具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。 （二）产品技术规范和标准 1）IEC60270   《局部放电测量》 2）GB/T7354   《局部放电测量》 （三）使用环境 1）环境温度： 0℃～40℃  2）相对湿度：≤95%  3）海拔高度：≤1000m （四）主机技术参数 测量通道：2个或4个独立测量通道， 采样精度：12Bit 采样速率：≤50MHz 检测灵敏度：1pC 测量范围：1pC～10000pC 本量程非线性误差：≤±5% 测量频带为3dB带宽：10kHz～100MHz 充电电源：AC220V±10%；频率50Hz；功率＜30W 内置可充电电池：连续工作3小时以上
