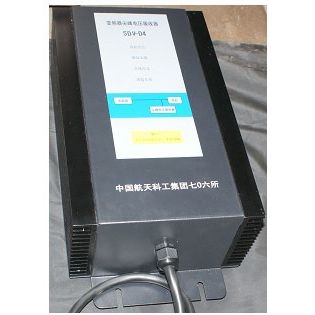

SDV系列变频电机保护装置的功能就是将变频器输出电缆的电机端产生的尖峰电压吸收掉，使其峰值不超过750V，避免电机的绕组受到尖峰电压的损伤。同时，SDV将本来会流过电机轴承的电流分流，使电机轴承免受轴承电流的损伤，达到延长轴承寿命的目的。

       变频电机的绕组与轴承容易损坏，变频器驱动的电机，当变频器与电机之间的电缆长度超过30米时，会在电缆的电机端产生尖峰电压，每秒对电机定子绕组冲击上千次，会导致定子绕组的绝缘损坏，大大缩短电机的使用寿命。

      另外，变频电机的电压为PWM电压产成轴承电流。会造成轴承的烧毁，缩短轴承的寿命，损坏的轴承表现为表面凹凸不平，增大了旋转摩擦力，导致电机发热。

SDV面板显示信息如下表

主要电气技术规格

1)  SDV变频电机保护装置的使用简单，只需将四根引出线分别连接到电机U、V、W、外壳上即可，如图所示。接线时没有相序的要求。SDV的工作原理

SDV系列变频电机保护装置的核心是尖峰能量检测器（SDM），高速尖峰电压缓存器(HSSB)和高效尖峰能量吸收器(HESA)。当电机输入电源线上出现尖峰电压时，HSSB实时吸收并暂时存放尖峰电压能量。SDM实时检测缓存器中的能量，当检测到缓存器中的能量超过一定量时（具体数值在出厂时设定），发出指令，打开能量阀门，将HSSB中储存的尖峰电压能量泄放到HESA中，将电能转变成热能，耗散到空间。这时，HSSB被清空，准备接收下一个尖峰电压的能量。

SDV变频电机保护装置优点与效果

1)与电动机并联安装，简便易行，不用外接电源；

   2)没有电压降，不降低力矩，也不影响变频器对电机的控制；

   3)体积小、重量轻，性价比高，特别是对于大功率电机，优势更加明显；

   4)选用方便，与电机的转速和载波频率无关，不用与特定功率的电机配型；

   5)智能控制，根据载波频率和电缆长度，自动调节吸收功率，确保效果最佳；

   6)面板显示信息丰富，可随时了解吸收器的工作状态；

   7)内置保险，故障时自动从系统中脱出，同时，面板上显示故障状态；

   8)全密封设计，适应恶劣的工业现场环境。

SDV变频电机保护装置是创新性电机保护产品。SDV并联安装在电机的电源输入端，能够有效吸收变频器在电机上产生的尖峰电压和轴承电流，使电机与变频器完美匹配。
