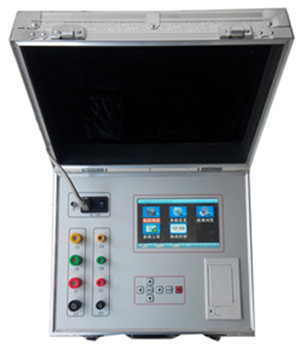

SD1620S三回路直阻简介
一、概述
绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。
本公司开发生产的三通道直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，对有分接的变压器YN联接绕组可同时充电，同时采样，同时测量。对于△和Y型联接的绕组可一次接线，分别测量。测量时间大大缩短。极大的方便了工作人员的使用。
二、性能特点及技术指标
1. 输出电流及量程：输出电流：0-20A,量程1mW-1KW。
1. 测试精度: 0.2% 最高分辨度： 0.1mW。
2. 仪器采用7寸大屏幕真彩色液晶显示，中文菜单、接线图形提示，操 作直观方便。
3. 对于YN联接绕组的变压器可同时测量（三相同测）；对于△和Y联接绕组的变压器可一次接线分别测量(三相分测)；可测量YN联接绕组的变压器N相的连接线电阻（零线电阻）。
4. 可根据绕组材质，测量温度进行电阻换算;自动显示三相绕组不平衡率。
5. 可在测试界面手动调整分接位置。
6. 具有大容量存储功能，可存储200条测试记录，
7. 工作电源： AC220V±10﹪；工作温度：﹣10℃～40℃；工作湿度：环境湿度＜80%RH
8. 仪器重量：5㎏。
